Għaliex 4 ~ 20mA Output Analog huwa daqshekk Popolari?

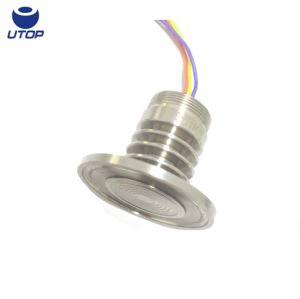

Is-sinjal analogu l-aktar użat ta 'trasmettituri tal-pressjoni, bħal tagħnaUPB13mudell, huwa 4 ~ 20mA kurrenti. Trid tkun taf ir-raġuni?

Ir-raġuni għall-użu tas-sinjal kurrenti hija li mhuwiex imfixkel faċilment, minħabba li l-amplitudni tal-vultaġġ tal-ħoss fil-qasam industrijali tista 'tilħaq diversi V, iżda l-qawwa tal-ħoss hija dgħajfa ħafna. Il-kurrent tal-istorbju huwa ġeneralment inqas mil-livell nA, u l-iżball li ġab għat-trasmissjoni 4-20mA huwa żgħir ħafna; ir-reżistenza interna tas-sors kurrenti għandha t-tendenza li tkun infinita, u r-reżistenza tal-wajer f'serje fil-linja ma taffettwax l-eżattezza, u għalhekk tista 'tittrasmetti mijiet ta' metri fuq il-linja ordinarja tal-par mibrum. Minħabba r-reżistenza interna kbira u l-output tal-kurrent kostanti tas-sors tal-kurrent, fit-tarf li jirċievi għandna bżonn biss Poġġi reżistenza ta '250 ohm mal-art biex tikseb vultaġġ ta' 0-5V. Il-benefiċċju ta 'riċevitur ta' impedenza tad-dħul baxx huwa li l-livell nA tal-ħoss tal-kurrent tad-dħul jipproduċi biss ħsejjes ta 'vultaġġ dgħajjef ħafna.

Il-limitu ta 'fuq ta' 20mA huwa dovut għar-rekwiżiti ta 'prova ta' splużjoni: l-enerġija tal-ispark ikkawżata mill-kurrent mixgħul u mitfi ta '20mA mhix biżżejjed biex taqbad il-gass.

Ir-raġuni għaliex il-limitu l-aktar baxx mhuwiex issettjat għal 0mA hija li tkun tista' tiskopri skonnessjoni: mhux se tkun inqas minn 4mA waqt it-tħaddim normali.

Meta l-linja tat-trasmissjoni tkun skonnettjata minħabba ħsara, il-kurrent tal-linja se jinżel għal 0.
